PUERTA DE ENLACE

-->
Una pasarela, puerta de enlace o gateway es un dispositivo que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.
El gateway o «puerta de enlace» es normalmente un equipo informático configurado para dotar a las máquinas de una red local (LAN) conectadas a él de un acceso hacia una red exterior, generalmente realizando para ello operaciones de traducción de direcciones IP (NAT: Network Address Translation). Esta capacidad de traducción de direcciones permite aplicar una técnica llamada IP Masquerading (enmascaramiento de IP), usada muy a menudo para dar acceso a Internet a los equipos de una red de área local compartiendo una única conexión a Internet, y por tanto, una única dirección IP externa.
La puerta de enlace, o más conocida por su nombre en inglés como "Default Gateway", es la ruta por defecto que se le asigna a un equipo y tiene como función enviar cualquier paquete del que no conozca por que interfaz enviarlo y no esté definido en las rutas del equipo, enviando el paquete por la ruta por defecto.
En entornos domésticos se usan los routers ADSL como gateways para conectar la red local doméstica con la red que es Internet, si bien esta puerta de enlace no conecta 2 redes con protocolos diferentes, sí que hace posible conectar 2 redes independientes haciendo uso del ya mencionado NAT.

TELEFONÍA IP


En la telefonía IP el cambio fundamental se produce en la red de transporte: ahora esta tarea es llevada a cabo por una red basada en el protocolo IP, de conmutación de paquetes, por ejemplo Internet. En cuanto a la red de acceso, puede ser la misma que en el caso anterior, físicamente hablando (bucle de abonado).

Los elementos necesarios para que se puedan realizar llamadas vocales a través de una red IP dependen en gran medida de que terminal se utiliza en ambos extremos de la conversación. Estos pueden ser terminales IP o no IP.
  • Entre los primeros está el teléfono IP, un ordenador multimedia, un fax IP.
  • Entre los segundos está un teléfono convencional, un fax convencional.
Los primeros son capaces de entregar a su salida la conversación telefónica en formato de paquetes IP, además de ser parte de propia red IP, mientas que los segundos no, por lo que necesitan de un dispositivo intermedio que haga esto antes de conectarlos a la red IP de transporte.

QUÉ ES UN RACK?


Un rack es un soporte metálico destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con equipamiento de cualquier fabricante. También son llamados bastidores, cabinas, cabinets o armarios.
Externamente, los racks para montaje de servidores tienen una anchura estándar de 600 mm y un fondo de 800 o 1000 mm. La anchura de 600 mm para racks de servidores coincide con el tamaño estándar de las losetas en los centros de datos. De esta manera es muy sencillo hacer distribuciones de espacios en centros de datos (CPD). Para servidores se utilizan también racks de 800 mm de ancho, cuando es necesario disponer de suficiente espacio lateral para cableado.



QUÉ ES UN ROUTER ?


Un router es un dispositivo de red que permite el enrutamiento de paquetes entre redes independientes. Este enrutamiento se realiza de acuerdo a un conjunto de reglas que forman la tabla de enrutamiento.

Es un dispositivo que opera en la capa 3 del modelo OSI. No debe ser confundido con un conmutado.



CISCO SYSTEMS

-->
Cisco Systems es una empresa global con sede en San José, (California, Estados Unidos), principalmente dedicada a la fabricación, venta, mantenimiento y consultoría de equipos de telecomunicaciones tales como:
  • dispositivos de conexión para redes informáticas: routers (enrutadores, encaminadores o ruteadores), switches (conmutadores) y hubs (concentradores);
  • dispositivos de seguridad como Cortafuegos y Concentradores para VPN;
  • productos de telefonía IP como teléfonos y el CallManager (una PBX IP);
  • software de gestión de red como CiscoWorks, y
  • equipos para redes de área de almacenamiento.
Hasta el 8 de junio de 2009, era considerada una de las grandes empresas del sector tecnológico y un importante miembro del mercado del NASDAQ o mercado accionario de tecnología. Posterior a esa fecha y gracias a su solidez, ingresa en el índice de industriales Dow Jones.


TARJETAS DE RED


Una tarjeta de red o adaptador de red es un periférico que permite la comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama NIC (por network interface card; en español "tarjeta de interfaz de red"). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.
Aunque el término tarjeta de red se suele asociar a una tarjeta de expansión insertada en una ranura interna de un computador o impresora, se suele utilizar para referirse también a dispositivos integrados (del inglés embedded) en la placa madre del equipo, como las interfaces presentes en las videoconsolas Xbox o las computadoras portátiles.



RJ-45


RJ-45 (registered jack 45) es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Este posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.




QUE ES UN SWITCH Y PARA QUE SIRVE


El Switch es un dispositivo que funciona como repartidor en la red de negocios. Los Switches conectan múltiples dispositivos dentro de la misma red como pueden ser computadoras, impresoras y servidores. De esta manera, crea una red de recursos compartidos permitiendo que estén al alcance de todos los usuarios. Este actuará como un controlador, permitirá que se comparta la información y que los dispositivos puedan comunicarse entre sí  segmentando los diferentes dominios de difusión en la red.
Fundamentalmente, los Swicht beneficiarán a la empresa mejorando la organización de la información y su transferencia ahorrando dinero y aumentando la productividad.

REDES DE FIBRA ÓPTICA


Las redes de fibra óptica se emplean cada vez más en telecomunicación, debido a que las ondas de luz tienen una frecuencia alta y la capacidad de una señal para transportar información aumenta con la frecuencia.
En las redes de comunicaciones por fibra óptica se emplean sistemas de emisión láser. Aunque en los primeros tiempos de la fibra óptica se utilizaron también emisores LED, en el 2007 están prácticamente en desuso.




REDES INALÁMBRICAS


El término red inalámbrica (Wireless network en inglés) es un término que se utiliza en informática para designar la conexión de nodos sin necesidad de una conexión física (cables), ésta se da por medio de ondas electromagnéticas. La transmisión y la recepción se realizan a través de puertos.
Una de sus principales ventajas es notable en los costos, ya que se elimina todo el cable ethernet y conexiones físicas entre nodos, pero también tiene una desventaja considerable ya que para este tipo de red se debe tener una seguridad mucho más exigente y robusta para evitar a los intrusos.
En la actualidad las redes inalámbricas son una de las tecnologías más prometedoras.

SERVICIOS DE UNA RED

Para que el trabajo de una red sea efectivo, debe prestar una serie de servicios a sus usuarios, como son:
  1. Acceso, este servicios de acceso a la red comprenden tanto la verificación de la identidad del usuario para determinar cuales son los recursos de la misma que puede utilizar, como servicios para permitir la conexión de usuarios de la red desde lugares remotos.
  2. Ficheros, el servicio de ficheros consiste en ofrecer a la red grandes capacidades de almacenamiento para descargar o eliminar los discos de las estaciones. Esto permite almacenar tanto aplicaciones como datos en el servidor, reduciendo los requerimientos de las estaciones. Los ficheros deben ser cargados en las estaciones para su uso.
  3. Impresión, este servicio permite compartir impresoras entre múltiples usuarios, reduciendo así el gasto. En estos casos, existen equipos servidores con capacidad para almacenar los trabajos en espera de impresión. Una variedad de servicio de impresión es la disponibilidad de servidores de fax.
  4. Correo, el correo electrónico, aplicación de red más utilizada que ha permitido claras mejoras en la comunicación frente a otros sistemas. Este servicio además de la comodidad, ha reducido los costos en la transmisión de información y la rapidez de entrega de la misma.
  5. Información, los servidores de información pueden bien servir ficheros en función de sus contenidos como pueden ser los documentos hipertexto, como es el caso de esta presentación. O bien, pueden servir información dispuesta para su proceso por las aplicaciones, como es el caso de los servidores de bases de datos.
  6. Otros, generalmente existen en las redes más modernas que poseen gran capacidad de transmisión, en ellas se permite transferir contenidos diferentes de los datos, como pueden ser imágenes o sonidos, lo cual permite aplicaciones como: estaciones integradas (voz y datos), telefonía integrada, servidores de imágenes, videoconferencia de sobremesa, etc.

    Más información

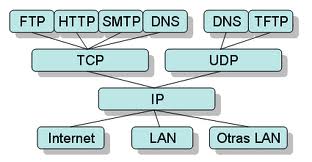

PROTOCOLOS DE RED


Los protocolo de red son una o más normas standard que especifican el método para enviar y recibir datos entre varios ordenadores. Su instalación esta en correspondencia con el tipo de red y el sistema operativo que la computadora tenga instalado.
No existe un único protocolo de red, y es posible que en un mismo ordenador coexistan instalados varios de ellos, pues cabe la posibilidad que un mismo ordenador pertenezca a redes distintas. La variedad de protocolos puede suponer un riesgo de seguridad: cada protocolo de red que se instala en un sistema queda disponible para todos los adaptadores de red existentes en dicho sistema, físicos (tarjetas de red o módem) o lógicos (adaptadores VPN). Si los dispositivos de red o protocolos no están correctamente configurados, se puede dar acceso no deseado a los recursos de la red. En estos casos, la regla de seguridad más sencilla es tener instalados el número de protocolos indispensable; en la actualidad y en la mayoría de los casos debería bastar con sólo TCP/IP.
Dentro de la familia de protocolos se pueden distinguir
Protocolos de transporte:
  • ATP (Apple Talk Transaction Protocol)
  • NetBios/NetBEUI
  • TCP (Transmission Control Protocol)
Protocolos de red:
  • DDP (Delivery Datagram Protocol)
  • IP (Internet Protocol)
  • IPX (Internet Packed Exchange)
  • NetBEUI Desarrollado por IBM y Microsoft.
Protocolos de aplicación:
  • AFP (Appletalk File Protocol)
  • FTP (File Transfer Protocol)
  • Http (Hyper Text transfer Protocol)

TOPOLOGÍAS DE RED

Cuando se menciona la topología de redes, se hace referencia a la forma geométrica en que están distribuidas las estaciones de trabajo y los cables que las conectan. Su objetivo es buscar la forma más económica y eficaz de conexión para, al mismo tiempo, aumentar la fiabilidad del sistema, evitar los tiempos de espera en la transmisión, permitir un mejor control de la red y lograr de forma eficiente el aumento del número de las estaciones de trabajo.
Dentro de las topologías que existen, las más comunes son:
Configuración en bus, en anillo, en estrella, en árbol, y en malla.

REDES DE COMUNICACIÓN

Redes de área local (LAN)
Uno de los sucesos más críticos para la conexión en red lo constituye la aparición y la rápida difusión de la red de área local (LAN) como forma de normalizar las conexiones entre las máquinas que se utilizan como sistemas ofimáticas. Como su propio nombre indica, constituye una forma de interconectar una serie de equipos informáticos. A su nivel más elemental, una LAN no es más que un medio compartido (como un cable coaxial al que se conectan todas las computadoras y las impresoras) junto con una serie de reglas que rigen el acceso a dicho medio.

Redes de área extensa (WAN)
Cuando se llega a un cierto punto deja de ser poco práctico seguir ampliando una LAN. A veces esto viene impuesto por limitaciones físicas, aunque suele haber formas más adecuadas o económicas de ampliar una red de computadoras. Dos de los componentes importantes de cualquier red son la red de teléfono y la de datos. Son enlaces para grandes distancias que amplían la LAN hasta convertirla en una red de área extensa (WAN).


EJEMPLOS DE REDES

Un número muy grande de redes se encuentran funcionando, actualmente, en todo el mundo, algunas de ellas son redes públicas operadas por proveedores de servicios portadores comunes o PTT, otras están dedicadas a la investigación, también hay redes en cooperativas operadas por los mismos usuarios y redes de tipo comercial o corporativo.
Las redes, por lo general, difieren en cuanto a su historia, administración, servicios que ofrecen, diseño técnico y usuarios. La historia y la administración pueden variar desde una red cuidadosamente elaborada por una sola organización, con un objetivo muy bien definido, hasta una colección específica de máquinas, cuya conexión se fue realizando con el paso del tiempo, sin ningún plan maestro o administración central que la supervisara. Los servicios ofrecidos van desde una comunicación arbitraria de proceso a proceso, hasta llegar al correo electrónico, la transferencia de archivos, y el acceso y ejecución remota. Los diseños técnicos se diferencian en el medio de transmisión empleado, los algoritmos de encaminamiento y de denominación utilizados, el número y contenido de las capas presentes y los protocolos usados. Por último, las comunidades de usuarios pueden variar desde una sola corporación, hasta aquella que incluye todos los ordenadores científicos que se encuentren en el mundo industrializado.

Más información

ESTRUCTURA DE UNA RED


En toda red existe una colección de máquinas para correr programas de usuario (aplicaciones). Seguiremos la terminología de una de las primeras redes, denominada ARPANET, y llamaremos hostales a las máquinas antes mencionadas. También, en algunas ocasiones se utiliza el término sistema terminal o sistema final. Los hostales están conectados mediante una subred de comunicación, o simplemente subred. El trabajo de la subred consiste en enviar mensajes entre hostales, de la misma manera como el sistema telefónico envía palabras entre la persona que habla y la que escucha. El diseño completo de la red simplifica notablemente cuando se separan los aspectos puros de comunicación de la red (la subred), de los aspectos de aplicación (los hostales).
Una subred en la mayor parte de las redes de área extendida consiste de dos componentes diferentes: las líneas de transmisión y los elementos de conmutación. Las líneas de transmisión (conocidas como circuitos, canales o troncales), se encargan de mover bits entre máquinas.
Los elementos de conmutación son ordenadores especializados que se utilizan para conectar dos o mas líneas de de transmisión. Cuando los datos llegan por una línea de entrada, el elemento de conmutación deberá seleccionar una línea de salida para reexpedirlos.

USO DE LAS REDES DE ORDENADORES


Objetivos de las redes
Las redes en general, consisten en "compartir recursos", y uno de sus objetivo es hacer que todos los programas, datos y equipo estén disponibles para cualquiera de la red que así lo solicite, sin importar la localización física del recurso y del usuario. En otras palabras, el hecho de que el usuario se encuentre a 1000 km de distancia de los datos, no debe evitar que este los pueda utilizar como si fueran originados localmente.
Un segundo objetivo consiste en proporcionar una alta fiabilidad, al contar con fuentes alternativas de suministro. Por ejemplo todos los archivos podrían duplicarse en dos o tres máquinas, de tal manera que si una de ellas no se encuentra disponible, podría utilizarse una de las otras copias. Además, la presencia de múltiples CPU significa que si una de ellas deja de funcionar, las otras pueden ser capaces de encargarse de su trabajo, aunque se tenga un rendimiento global menor.
Otro objetivo es el ahorro económico. Los ordenadores pequeños tienen una mejor relación costo / rendimiento, comparada con la ofrecida por las máquinas grandes. Estas son, a grandes rasgos, diez veces mas rápidas que el mas rápido de los microprocesadores, pero su costo es miles de veces mayor. Este desequilibrio ha ocasionado que muchos diseñadores de sistemas construyan sistemas constituidos por poderosos ordenadores personales, uno por usuario, con los datos guardados una o mas máquinas que funcionan como servidor de archivo compartido.
Este objetivo conduce al concepto de redes con varios ordenadores en el mismo edificio. A este tipo de red se le denomina LAN ( red de área local ), en contraste con lo extenso de una WAN ( red de área extendida ), a la que también se conoce como red de gran alcance.

INTRODUCCIÓN


Cada uno de los tres siglos pasados ha estado dominado por una sola tecnología. El siglo XVIII fue la etapa de los grandes sistemas mecánicos que acompañaron a la Revolución Industrial. El siglo XIX fue la época de la máquina de vapor. Durante el siglo XX, la tecnología clave ha sido la recolección, procesamiento y distribución de información. Entre otros desarrollos, hemos asistido a la instalación de redes telefónicas en todo el mundo, a la invención de la radio y la televisión, al nacimiento y crecimiento sin precedente de la industria de los ordenadores
( computadores ), así como a la puesta en orbita de los satélites de comunicación.
